Messstation Hölloch "Keller"

Seit September 2006 ist im Hölloch an einer tiefen Stelle, an der sich oft ein Siphon bildet, eine Messstation installiert.

Die Station "Keller" misst den herrschenden Druck und die Temperatur. Der Druck wird in eine entsprechende Wassersäule umgerechnet und der resultierende Pegel dargestellt.

Die Daten werden alle 30 Minuten durch eine Messbox gemessen. Alle 2 Stunden werden sie mit den in der AGH entwickelten Höhlenfunkgeräten (Cave-Link) ca. 650 m durch den Fels zur Oberfläche gesendet. An der Oberfläche werden zusätzlich Temperatur und Luftdruck gemessen. Der Luftdruck wird verwendet, um die Druckdaten aus der Höhle zu kompensieren. Alle 6 Stunden (ev. 4 Std. / 2 Std.) werden die Daten per GSM auf einen Internetserver übermittelt und ausgewertet.

Aktuelle Werte

Hier findest du die Messwerte der letzten 14 Tage

Frühere Hochwasser

Mit der Anlage werden vor allem die Cave-Link Geräte getestet und für den Funk wichtige Daten gesammelt.

Die Messstation Hölloch "Keller"

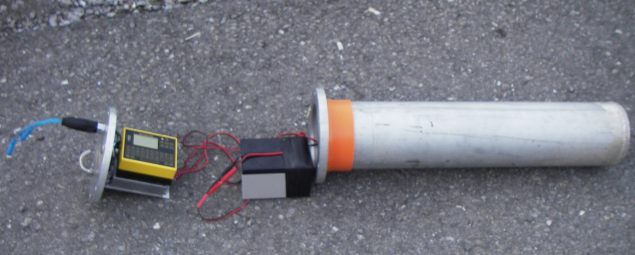

Messstation KELL Druckgehäuse

Druckgehäuse von Markus Flury mit Batterie (12V/12Ah) und Elektronik im Deckel.
Das Gehäuse könnte bis 3 Akkus aufnehmen

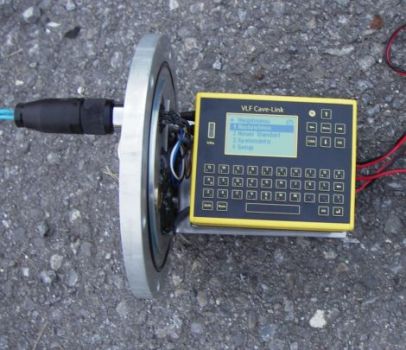

Cave-Link Gerät

Cave-Link Gerät
der Temperatursensor ist im Alu-Deckel eingeklebt

Drucksensor

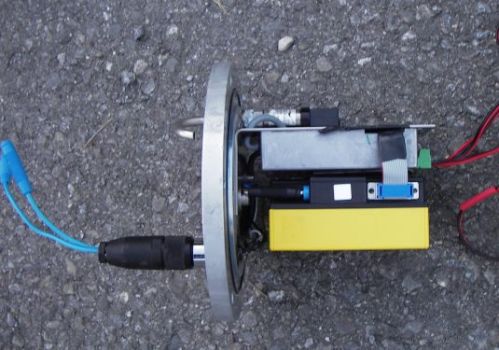

von oben nach unten: Drucksensor, Messbox,
Funkgerät



Gehäuse mit offenem Deckel

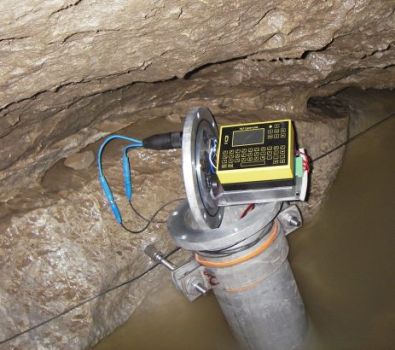

Befestigtes Gehäuse mit offenem Deckel

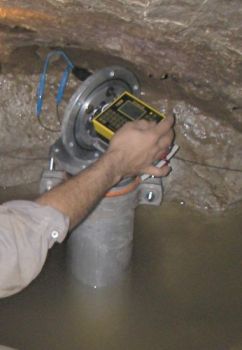

Gehäuse mit offenem Deckel und Antennenanschlüssen

An den blauen Steckern wird die Antenne angeschlossen, welche auf beide Seiten
ca. 20 m lang am Boden verlegt ist

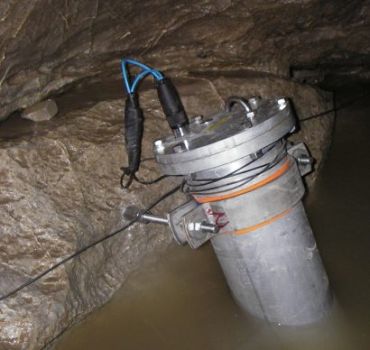

Gehäuse geschlossen

Das geschlossene Gehäuse. So überlebt es auch Überflutungen von mehr als 100 m

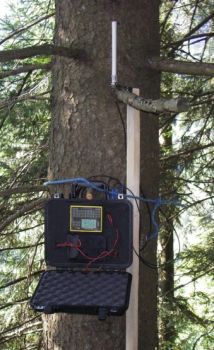

Oberflächenstation geöffnet mit GSM-Antenne

Gesamtansicht der provisorischen Oberflächenstation mit offenem Deckel. Das weisse Rohr oben ist die GSM Antenne

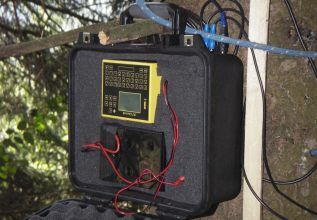

Oben_1

Gehäuse mit offenem Deckel. Zu sehen ist das Cave-Link Modem und der Akku. Hinter dem Modem ist das GSM-Modul (nicht sichtbar)
